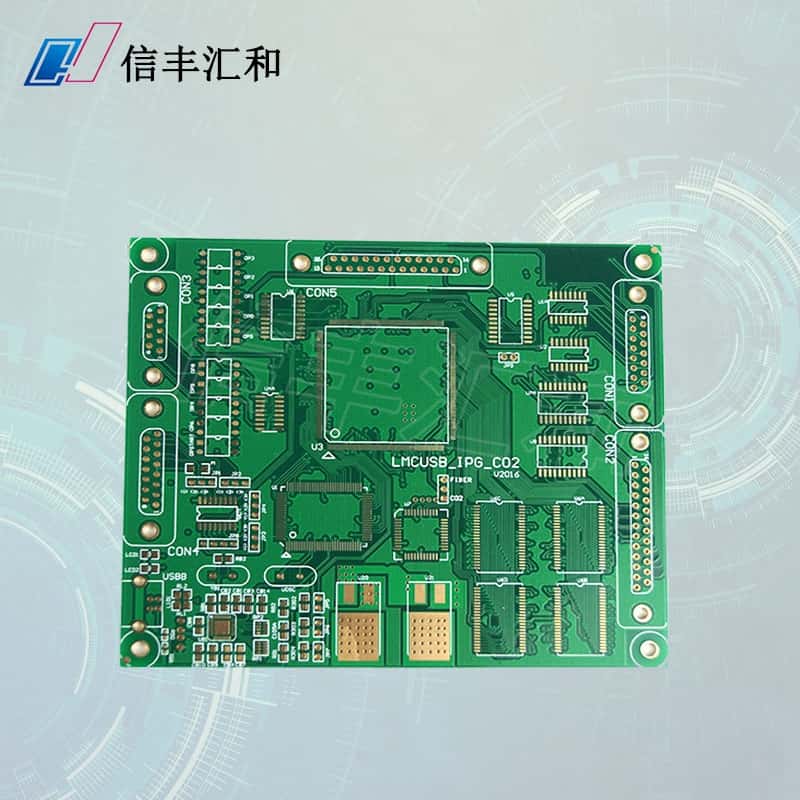

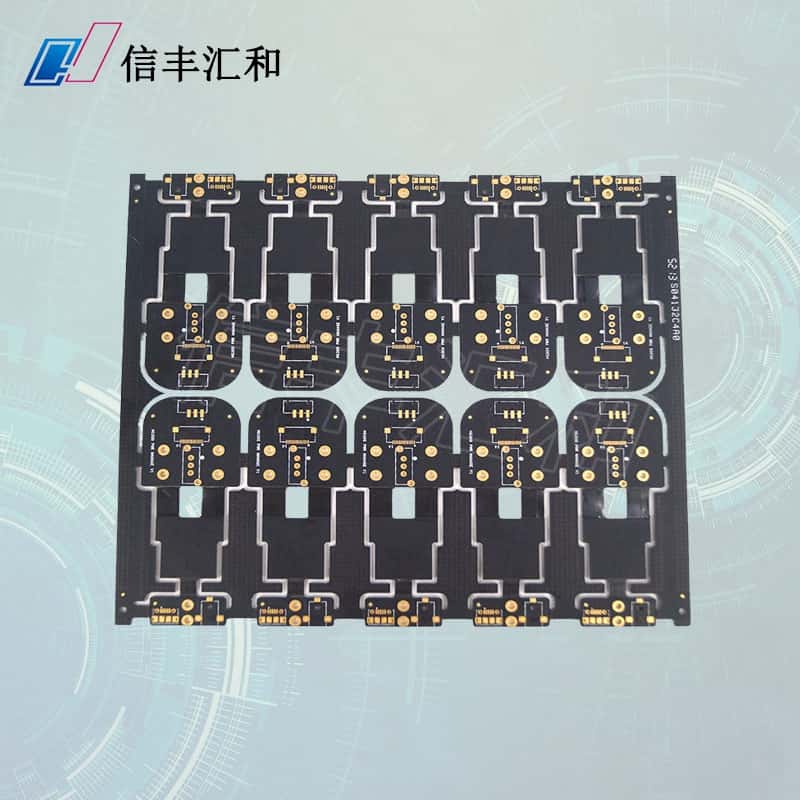

剛性印制電路板，簡稱PCB（PrintedCircuitBoard），是一種由非導電材料基層和覆蓋其上的導電層構成的電子元器件基礎。它是連接和支持電子元件的重要載體，廣泛應用于電子產品（如計算機、手機、家用電器等）的制造過程中。剛性印制電路板具有以下特點：

1.強度高：剛性印制電路板采用剛性材料，如紙質基材、玻璃纖維布基材等，具有高強度和穩定性，能夠承受較大的電子元器件連接和安裝壓力。

2.導電性好：導電層是剛性印制電路板的重要組成部分，由導電銅箔覆蓋在基層上。導電銅箔具有良好的導電性能，能夠提供穩定和可靠的電流傳輸。

3.抗干擾性：剛性印制電路板能夠有效地抵御外部干擾，提供良好的抗噪聲和抗干擾性能，確保電子產品的正常運行。

剛性印制電路板主要分為以下幾種類型：

1.單面板：單面板是最簡單的剛性印制電路板，只有一層導電層，通常用于簡單電路的設計和制造。

2.雙面板：雙面板在兩層基層之間各有一層導電層，能夠連接更多的電子元器件，適用于中等復雜度的電路設計。

3.多層板：多層板是由多層導電層和絕緣層交替疊加形成的，可以連接大量的電子元器件。其具有高度集成性和較小的尺寸，廣泛應用于高科技領域。

剛性印制電路板在各個領域都有著廣泛的應用。在消費電子產品中，剛性印制電路板被用于電腦、手機、平板等設備的制造；在汽車電子領域，它們支持車載娛樂系統、導航設備等；在醫療設備中，它們是心臟起搏器、醫療監護儀器等重要組成部分。

剛性印制電路板的發展也為設計師提供了更大的靈活性。隨著技術的進步，剛性印制電路板可以根據特定需求進行定制，包括板形、線路布局和元器件安裝位置等。這為電子產品的設計創新和多樣化提供了可能。

總之，剛性印制電路板作為連接未來科技的基石，扮演著重要的角色。通過不斷的技術創新和應用拓展，剛性印刷電路板將繼續發揮其重要作用，推動科技的進步和人類社會的發展。
